Rýchla odpoveď: Ako zladiť konektor s vaším plynovým zariadením
Správna prípojka plynového spotrebiča z nehrdzavejúcej ocele sa vyberá zosúladením troch vecí naraz: priemeru prívodu spotrebiča, fyzickej vzdialenosti medzi spotrebičom a uzatváracím ventilom a typu závitu koncovky, ktorý si vyžaduje miestna inštalácia. Pre väčšinu bytových rozsahov plynu a Menovitý priemer 1/2 palca vlnitá plynová trubica z nehrdzavejúcej ocele v dĺžke 24 až 48 palcov pokrýva bežné dispozície kuchýň. Plynové sušičky zvyčajne používajú rovnaký priemer 1/2 palca, ale v dlhšom rozsahu okolo 48 až 60 palcov, takže jednotku možno na čistenie vytiahnuť dopredu. Plynové ohrievače vody často vyžadujú 3/8 palcový alebo 1/2 palcový konektor v závislosti od vstupu BTU jednotky. Kontrola požadovanej veľkosti prívodu pred objednaním konektora na štítku s údajmi spotrebiča alebo v návode na inštaláciu je jediným krokom, ktorý zabráni väčšine nezrovnalostí vo veľkostiach.
Nasledujúce časti prechádzajú logikou dimenzovania, triedou materiálu, štandardnými dĺžkami, štruktúrou, inštalačnými návykmi a súborom často kladených otázok zozbieraných zo skutočných nákupných rozhovorov o vlnitých rúrach z nehrdzavejúcej ocele na pripojenie plynových spotrebičov.

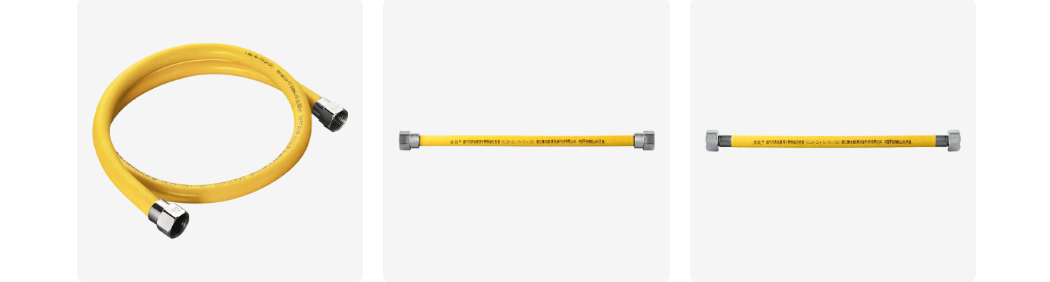

Z čoho je vyrobený vlnitý plynový konektor z nehrdzavejúcej ocele
Konektor plynového spotrebiča z nehrdzavejúcej ocele patrí do rodiny kovových hadíc. V jeho jadre je umiestnená vlnitá rúrka z nehrdzavejúcej ocele, vytvorená buď s prstencovým (kruhovým) alebo špirálovým vzorom zvlnenia, čo umožňuje kovovej rúrke ohýbať sa a ohýbať bez praskania. Toto flexibilné jadro je zvyčajne zabalené do extrudovaného mäkkého PVC plášťa, ktorý spomaľuje horenie a je odolný voči ultrafialovému žiareniu, chráni kov pod oderom, kuchynskou mastnotou a všeobecným opotrebovaním pri manipulácii. Závitové koncovky sú pripevnené na každej strane, takže konektor môže pripojiť pevné plynové potrubie alebo uzatvárací ventil na jednom konci k vlastnému prívodu plynu na druhom konci.
Bežne sa vyrábajú nerezové vlnité rúry na pripojenie plynových spotrebičov Nerezová oceľ triedy 304 alebo 304L , vybraný pre svoju rovnováhu odolnosti proti korózii, zvárateľnosti a dlhodobého starnutia v porovnaní s obyčajnou uhlíkovou oceľou. Pretože rúrka je skôr zvlnená ako s hladkými stenami, môže absorbovať malé množstvá vibrácií a tepelnej rozťažnosti v spoji, čo znižuje namáhanie závitových spojov počas bežného používania spotrebiča, servisu alebo výmeny.
Na rozdiel od pevných čiernych železných rúr, flexibilné plynové potrubie z nehrdzavejúcej ocele nie je potrebné na mieste rezať, závitovať ani ohýbať. Inštaluje sa ako hotová zostava, čo je jeden z dôvodov, prečo sa vlnité plynové hadice z nehrdzavejúcej ocele stali bežnou voľbou pre pripojenie domácich spotrebičov, ktoré je potrebné občas premiestniť kvôli upratovaniu alebo servisu, ako sú sporáky a sušičky.
Vnútri konektora: Hlavné komponenty a ako do seba zapadajú
Nižšie uvedená schéma zobrazuje hlavné časti typického vlnitého plynového konektora z nehrdzavejúcej ocele s čiastočne zobrazeným ochranným plášťom, takže je viditeľné vlnité jadro pod ním.
- Matica koncovky - zasúva závit na uzatváracom ventile spotrebiča alebo plynovom kohútiku.
- Vlnité jadro rúrky z nehrdzavejúcej ocele - prítlačné vedenie, zvlnené, aby sa umožnilo ohýbanie bez zalomenia.
- Ochranný plášť z PVC - chráni kovové jadro pred oderom, vlhkosťou, mastnotou a ultrafialovým žiarením.
- Závitový konektor - vonkajší alebo vnútorný závit s veľkosťou zodpovedajúcou používanej regionálnej inštalatérskej norme.
- Tesniaca podložka - vytvára tesné tesnenie v mieste, kde sa konektor stretáva s ventilom alebo portom zariadenia.
Kľúčové faktory, ktoré je potrebné skontrolovať pred výberom konektora
Priemer a kapacita prietoku plynu
Vnútorný priemer ohybnej plynovej trubice z nehrdzavejúcej ocele určuje, koľko plynu ňou môže prejsť za minútu. Poddimenzovaný konektor na zariadení s vysokým BTU môže obmedziť prietok a ovplyvniť výkon horáka, zatiaľ čo nadrozmerný konektor jednoducho plytvá priestorom na smerovanie bez pridania výhod. Prispôsobenie priemeru konektora vstupnej armatúre spotrebiča je východiskovým bodom, nie dodatočným nápadom.
Celková dĺžka a smerovacia vzdialenosť
Meraním skutočnej vzdialenosti od uzatváracieho ventilu k prívodu spotrebiča, vrátane akýchkoľvek ohybov okolo skrinky alebo výklenkov v stene, sa vyhnete objednávaniu konektora, ktorý je príliš krátky na to, aby ho dosiahol, alebo taký dlhý, že nadmerná vôľa sa musí navíjať za spotrebič.
Typ koncovky a štandardný závit
Bežnými konfiguráciami sú lemovacie armatúry, samčie železné rúrky (MIP) a vnútorné železné rúrky (FIP). Výstupný závit ventilu a vstupný závit spotrebiča sa nie vždy zhodujú, takže potvrdením oboch koncov pred nákupom predídete neskoršiemu nákupu adaptéra.
Stupeň materiálu a hrúbka steny
Plynový konektor z nehrdzavejúcej ocele 304 je bežným základom pre vnútorné obytné a ľahké komerčné použitie, pretože je odolný voči korózii v typickom prostredí kuchyne a technickej miestnosti. Hrúbka steny ovplyvňuje pružnosť aj toleranciu tlaku, takže pri náročnejších komerčných inštaláciách sa môže použiť trubica s hrubšími stenami.
Hodnotenie pracovného tlaku
Každý konektor je dimenzovaný na maximálny pracovný tlak. Prípojky domácich spotrebičov na zemný plyn a propán vo všeobecnosti fungujú pri nízkom tlaku, ale komerčné kuchynské zariadenia alebo väčšie prípojky regulátora môžu pracovať pri vyššom tlaku, čo si vyžaduje príslušne dimenzovaný konektor.
Sprievodca veľkosťou konektora podľa typu plynového spotrebiča
V tabuľke nižšie sú zhrnuté typické menovité priemery a rozsahy dĺžok, ktoré sa vyskytujú pri bežných domácich a ľahkých komerčných plynových spotrebičoch. Skutočné požiadavky by sa mali vždy porovnať s návodom na použitie konkrétneho zariadenia, pretože výkonové hodnotenia sa medzi jednotlivými modelmi líšia.
| Typ spotrebiča | Typický nominálny priemer | Typický rozsah dĺžky | Spoločná koncová armatúra |
|---|---|---|---|
| Plynový sporák / varná doska | 1/2 palca | 24 - 48 palcov | Vzplanutie alebo MIP |
| Plynový ohrievač vody | 3/8 - 1/2 palca | 24 - 36 palcov | Vzplanutie |
| Plynová sušička | 1/2 palca | 48 - 60 palcov | Vzplanutie alebo MIP |
| Plynomer / regulátor | 3/4 - 1 palca | 12 - 24 palcov | MIP / FIP |
| Nástenný/priestorový ohrievač | 3/8 palca | 18 - 36 palcov | Vzplanutie |
| Vonkajší gril/terasový ohrievač | 1/2 palca | 36 - 60 palcov | Vzplanutie or quick connect |
Štandardné dĺžky a ako si vybrať tú správnu
Vlnité plynové hadice z nehrdzavejúcej ocele sú bežne skladované v sade štandardných dĺžok, takže inštalatéri si môžu vybrať tú najbližšiu zhodu, a nie vlastné objednávanie pre každú úlohu. Praktickým prístupom je zmerať priamu vzdialenosť od výstupu ventilu k prívodu spotrebiča, pridať malú toleranciu pre jemné ohýbanie namiesto tesného rohu a zaokrúhliť nahor na ďalšiu dostupnú skladovanú dĺžku. Ak necháte konektor mierne uvoľnený, a nie napnutý, umožní vám to zariadenie potiahnuť dopredu pri čistení alebo údržbe bez namáhania koncoviek.
Zvinutie dlhého konektora na zachytenie nepoužitej vôle sa vo všeobecnosti neodporúča. Opakované tesné navíjanie môže viesť k spevneniu zvlnenia v priebehu rokov pohybu zariadenia, takže výber dĺžky, ktorá zodpovedá skutočnej vzdialenosti smerovania, je vhodnejší ako kupovať nadmernú veľkosť a navíjať prebytok.
304 Nerezová oceľ verzus iné bežné materiály rúr
Plynový konektor z nehrdzavejúcej ocele 304 je uprednostňovaný pre prácu s plynovými spotrebičmi v interiéri hlavne kvôli obsahu chrómu a niklu, ktoré tvoria tenkú vrstvu pasívneho oxidu na povrchu, ktorá odoláva škvrnám a jamkám v typickom vzduchu v kuchyni alebo technickej miestnosti. V porovnaní s nehrdzavejúcou oceľou 201, ktorá na zníženie nákladov nahrádza časť niklu mangánom, trieda 304 vo všeobecnosti lepšie odoláva dlhodobému vystaveniu vlhkosti a jemným domácim čistiacim chemikáliám. Pozinkovaná uhlíková oceľ, ktorá sa niekedy vyskytuje v staršom alebo lacnejšom hardvéri, sa spolieha na zinkový povlak, ktorý sa môže časom opotrebovať, po ktorom je základná oceľ vystavená korózii.
Pružná plynová rúrka z nehrdzavejúcej ocele v kvalite 304 alebo 304L má tiež tendenciu lepšie si zachovať svoju flexibilitu prostredníctvom opakovaných cyklov ohýbania, pretože zvlnenie je menej náchylné na mechanické spevnenie a praskanie v porovnaní s tenšími alebo nižšími alternatívami.
| Nehnuteľnosť | 304 Nerez Steel | 201 Nerez Steel | Pozinkované Steel |
|---|---|---|---|
| Odolnosť proti korózii | Vyššie | Mierne | Po opotrebení povlaku nižšie |
| Flexibilita Retention | Dobre | Dobre | Mierne |
| Typické vnútorné použitie | Spoločné | Spoločné in budget lines | Dnes už menej bežné |
Odolnosť proti korózii a dlhodobý výkon v prevádzke
Obsah chrómu v nehrdzavejúcej oceli 304 a 304L vytvára na povrchu trubice samoopraviteľný pasívny oxidový film. Keď je povrch poškriabaný počas manipulácie alebo inštalácie, má táto fólia tendenciu samovoľne sa zreformovať pri bežnom vystavení vzduchu, čo je súčasťou toho, prečo sú vlnité rúrky z nehrdzavejúcej ocele pre pripojenie plynových spotrebičov naďalej špecifikované oproti alternatívam z obyčajnej uhlíkovej ocele v kuchyniach a technických miestnostiach, kde je vlhkosť a občasné postriekanie bežné.
Dlhodobý výkon je stále ovplyvnený prostredím inštalácie. Dlhodobý priamy kontakt s čistiacimi prostriedkami na báze chlóru, slaným vzduchom v blízkosti pobrežných nehnuteľností alebo stojatou vodou okolo konektora môže postupne ovplyvniť aj nehrdzavejúcu oceľ v priebehu mnohých rokov. Udržiavanie konektora v blízkosti zón postriekania chemikáliami a zabezpečenie primeranej ventilácie v oblasti inštalácie podporuje dlhšiu životnosť.
Najlepšie postupy inštalácie a manipulácie
- Pred odstránením starého konektora vypnite prívod plynu na hlavnom ventile alebo ventile spotrebiča.
- Pred montážou skontrolujte nové flexibilné plynové potrubie z nehrdzavejúcej ocele, či nie je zalomené, preliačené alebo poškodené pri preprave.
- Vyhnite sa ohybom tesnejšie, ako je minimálny polomer ohybu konektora, pretože ostré záhyby môžu oslabiť zvlnenie.
- Pri uťahovaní radšej otáčajte koncovou maticou ako otáčajte telom rúrky, čím sa zabráni namáhaniu zvlnenia.
- Použite kľúč správnej veľkosti a vyhnite sa nadmernému uťahovaniu závitových spojov nad rámec toho, čo je potrebné pre tesné tesnenie.
- Pred obnovením prietoku plynu vykonajte kontrolu mydlových a vodných bublín na každom spoji po inštalácii, aby ste sa uistili, že nedochádza k úniku.
- Konektor veďte mimo dráh plameňa horáka, odkvapkávacích oblastí rúry a pohyblivých súčastí sušiča, aby ste predišli teplu alebo mechanickému opotrebovaniu.
Bežné chyby, ktorým sa treba vyhnúť pri výbere konektora
- Opätovné použitie starého konektora na novo nainštalovanom zariadení namiesto montáže nového konektora do novej jednotky.
- Voľba menšieho priemeru, než je požadovaný priemer prívodu spotrebiča, môže obmedziť prietok plynu k horáku.
- Smerovanie konektora cez medzeru dverí skrinky alebo cestu zásuvky, kde môže byť v priebehu času opakovane stlačený.
- Ignorovanie minimálneho polomeru ohybu výrobcu pri stláčaní konektora do tesného priestoru za spotrebičom.
- Miešanie nekompatibilných typov závitov s improvizovanými adaptérmi namiesto získavania konektora so správnou koncovkou.
- Preskočenie kontroly netesnosti po inštalácii, čo je rýchly krok, ktorý potvrdí, že každý spoj je správne utesnený.
O technológii energetických zariadení Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. skúma, vyrába a spracováva energetické zariadenia so sortimentom zahŕňajúcim kovové hadice, komponenty plynovodov, vodovodné armatúry, sanitárnu keramiku, ventily, plastové výrobky a hardvér. Spoločnosť pôsobí zo zariadenia v Yuyao, Ningbo, Zhejiang, ktoré sa rozprestiera na ploche približne 40 akrov s továrenskou budovou s rozlohou približne 30 000 metrov štvorcových.
Výrobná kapacita zahŕňa 30 zváracích a tvárniacich liniek spolu s 2 neprerušovanými linkami pece na tavenie tuhého vodíka, podporované testovacím zariadením, ako je spektrometer s priamym čítaním na analýzu kovových materiálov a tester tesnosti prietoku používaný na kontrolu hotových zostáv predtým, ako opustia továreň. Ako výrobca plynových konektorov z nehrdzavejúcej ocele a dodávateľ plynových konektorov z nehrdzavejúcej ocele spoločnosť vyrába vlnité rúrky z nehrdzavejúcej ocele pre spojovacie plynové spotrebiče spolu so súvisiacimi výrobkami z kovových hadíc a potrubných armatúr s podporou vlastného výskumného, dizajnérskeho a výrobného tímu.
Spoločnosť Zhejiang Zhenlong Energy Equipment Technology, ktorá pracuje ako výrobca flexibilných plynových konektorov, pokračuje v budovaní kooperatívnych vzťahov s domácimi aj medzinárodnými partnermi na základe spoločných výrobných cieľov.
Často kladené otázky
Q1. Čo je to plynový konektor z nehrdzavejúcej ocele?
Zostava flexibilnej kovovej hadice, ktorá spája ventil prívodu plynu so vstupom spotrebiča, postavená okolo vlnitého jadra z nehrdzavejúcej ocele 304 alebo 304L s ochranným plášťom z PVC a závitovými koncovkami.
Q2. Čo je vlnitá plynová trubica z nehrdzavejúcej ocele?
Vrúbkovaná kovová trubica v tvare harmoniky v strede konektora. Jeho prstencové alebo špirálové zvlnenie poskytuje rúrke flexibilitu, pričom stále bezpečne drží tlak plynu po celej dĺžke.
Q3. Čo je flexibilný konektor plynového spotrebiča?
Akýkoľvek konektor navrhnutý tak, aby sa ohýbal a ohýbal počas inštalácie a pohybu spotrebiča, na rozdiel od pevných čiernych železných alebo medených rúrok. Vlnité spojky z nehrdzavejúcej ocele sú najbežnejšou flexibilnou možnosťou používanou v interiéri.
Q4. Na čo sa používajú plynové prípojky z nehrdzavejúcej ocele?
Pripojenie pevného plynového potrubia alebo uzatváracieho ventilu k domácim a komerčným plynovým spotrebičom, čo umožňuje malý pohyb pri čistení, servise alebo výmene spotrebiča.
Q5. Aké spotrebiče používajú plynové konektory?
Plynové sporáky a varné dosky, rúry na pečenie, beztankové a zásobníkové ohrievače vody, sušičky bielizne, nástenné alebo priestorové ohrievače, plynové krby, merače a vonkajšie kuchynské vybavenie, ako sú grily a terasové ohrievače.
Q6. Aký je rozdiel medzi plynovou hadicou a plynovou spojkou?
Tieto dva pojmy často opisujú ten istý produkt. Konektor sa zvyčajne vzťahuje na pevnú zostavu v súlade s predpismi, ktorá spája spotrebič s uzatváracím ventilom, zatiaľ čo hadica môže niekedy popisovať všeobecnejšiu flexibilnú hadicu.
Q7. Akú veľkosť plynového konektora potrebujem?
Správna veľkosť závisí od priemeru vstupnej armatúry zariadenia, jeho požiadavky na BTU a fyzickej vzdialenosti od uzatváracieho ventilu. Typový štítok spotrebiča alebo návod na inštaláciu je najspoľahlivejším miestom na kontrolu.
Q8. Aká veľkosť plynového konektora sa používa pre plynový sporák?
Väčšina domácich plynových sporákov a varných dosiek používa konektor s nominálnym priemerom 1/2 palca, zvyčajne s dĺžkou 24 až 48 palcov, hoci niektoré modely môžu vyžadovať inú veľkosť, ako je uvedené v príručke.
Q9. Aká veľkosť plynového konektora sa používa pre sušič plynu?
Plynové sušičky bežne používajú aj konektor s nominálnym priemerom 1/2 palca, zvyčajne s dlhšou dĺžkou približne 48 až 60 palcov, takže sušičku možno vytiahnuť, aby ste získali prístup k zachytávaču vlákien a mohli ho vyčistiť.
