Vlnité rúrky z nehrdzavejúcej ocele alebo medené rúrky pre plynové potrubia
Vlnité rúrky z nehrdzavejúcej ocele pre plynové potrubia vo všeobecnosti ponúka rýchlejšiu inštaláciu a lepšiu flexibilitu okolo prekážok v porovnaní s pevnými medenými rúrami, zatiaľ čo medené rúry zostávajú známou voľbou, ktorá sa cení pre svoju dlhú históriu inštalácie a jednoduché spôsoby spájania. Ani jeden materiál nie je všeobecne lepší a správna voľba do značnej miery závisí od usporiadania budovy, zložitosti trasy a od toho, ako sa plynový potrubný systém musí pohybovať cez steny, podlahy a tesné priestory.
Oba materiály slúžia rovnakému základnému účelu, bezpečne prepravujú plyn z odberného miesta do spotrebičov, ale k tejto úlohe pristupujú veľmi odlišne. Vlnitá rúrka sa ručne ohýba okolo rámových prvkov a rohov, zatiaľ čo medené rúrky sa spoliehajú na rezané dĺžky spojené dohromady v pevných uhloch pomocou špeciálnych Armatúry plynových potrubí .
Z čoho sú vyrobené vlnité rúrky z nehrdzavejúcej ocele

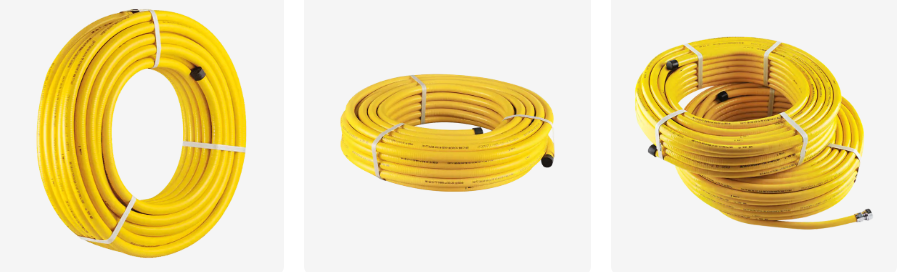

Vlnitá rúrka z nehrdzavejúcej ocele, často skrátená na CSST, je flexibilná kovová rúrka vytvorená skôr s ryhovaným vlnovitým vzorom steny než s hladkým povrchom. Táto vlnitá stena je to, čo dodáva hadici jej flexibilitu, čo jej umožňuje opakovane sa ohýbať bez zalomenia alebo oslabenia tak, ako by bola pri rovnakom namáhaní rúra s hladkými stenami.
Typické konštrukčné vrstvy
- Vlnitá rúrka z nehrdzavejúcej ocele prenášajúca prúd plynu
- Ochranný vonkajší plášť, často žltý, chráni jadro pred oderom
- Koncové tvarovky zlisované alebo mechanicky spojené s koncami rúrok
- Upevnenie alebo uzemnenie zabudované do spojovacích bodov armatúry
Na porovnanie, medená rúrka je tuhá rúrka s hladkými stenami, ktorá vyžaduje rezanie na presnú dĺžku a spájanie spájkovanými, spájkovanými alebo rozšírenými spojmi pri každej zmene smeru, čo prirodzene zvyšuje počet spojov pri typickom chode v porovnaní s flexibilnými hadicami.
Porovnanie vlastností jadra vedľa seba
V tabuľke nižšie sú uvedené dva materiály naprieč vlastnosťami, ktoré sú najdôležitejšie pri plánovaní inštalácie plynového potrubia.
| Nehnuteľnosť | Vlnité rúrky z nehrdzavejúcej ocele | Medená rúrka |
|---|---|---|
| Flexibilita | Vysoká, ohýba sa ručne okolo prekážok | Pevné, na zmeny smeru sú potrebné armatúry |
| Spoločný počet za beh | Menej kĺbov pri dlhých behoch | Viac spojov v každom bode ohybu |
| Odolnosť proti korózii | Silná konštrukcia z nehrdzavejúcej ocele | Dobré, aj keď ovplyvnené určitými pôdnymi alebo vodnými podmienkami |
| Spôsob inštalácie | Mechanické lisovacie alebo lisovacie fitingy | Spájkovanie, tvrdé spájkovanie alebo tvarovky |
| Smerovanie cez rámovanie | Jednoduché, ľahko prevlečie cez vyvŕtané otvory | Vyžaduje presné meranie a rezanie |
Časové rozdiely inštalácie medzi typickými spusteniami
Flexibilita sa premieta priamo do rýchlosti inštalácie, pretože menej spojov znamená menej spojovacích bodov na prípravu a testovanie. Stĺpcový graf nižšie odráža všeobecný vzorec relatívneho času inštalácie v rámci bežných dĺžok cyklu.
Dlhé trasy s viacerými zmenami smeru majú tendenciu vykazovať najväčšiu časovú medzeru medzi týmito dvoma materiálmi, pretože každý ohyb medenej trasy pridáva tvarovku, rez a spoj, ktorý je potrebné skontrolovať, zatiaľ čo vlnitá trasa sa jednoducho ohýba okolo rovnakej prekážky.
Faktory trvanlivosti počas viacročného servisného obdobia
Dlhodobý výkon závisí od toho, ako každý materiál reaguje na vibrácie, menšie pohyby zeme a opakované teplotné cykly. Stĺpcový graf nižšie načrtáva všeobecný vzorec trvanlivosti v rámci týchto stresových faktorov.
Flexibilná stenová štruktúra vlnitých rúr má tendenciu absorbovať menšie pohyby a vibrácie ľahšie ako pevné potrubie, čo je jeden z dôvodov, prečo sa CSST stalo bežnou voľbou pre vlnité nerezové rúry pre inštalácie zemného plynu v oblastiach s väčším pohybom budov alebo seizmickou aktivitou.
Porovnanie celkového výkonu naprieč kľúčovými faktormi
Spojenie niekoľkých faktorov do jedného pohľadu pomáha objasniť, kam má každý materiál tendenciu viesť. Radarová tabuľka nižšie porovnáva vlnitú rúrku z nehrdzavejúcej ocele s medenou rúrkou na základe piatich bežne vážených faktorov.
Vlnité rúrky vo všeobecnosti vedú k rýchlosti inštalácie, flexibilite a tolerancii vibrácií, zatiaľ čo medené rúrky majú dlhodobú pozíciu v jednoduchosti spoja pre inštalatérov, ktorí sú viac oboznámení s tradičnými spájkovanými spojmi.
Tvarovky používané s vlnitými rúrkami a medenými rúrkami
Armatúry plynových potrubí sa medzi týmito dvoma systémami výrazne líšia. Vlnitá hadica sa zvyčajne spája prostredníctvom mechanických tvaroviek, ktoré zvlňujú alebo stláčajú koniec hadičky, čím vytvárajú tesnenie bez tepla alebo plameňa. Medené rúrky sa spoliehajú na spájkované spoje, spájkované spoje alebo nástavce, z ktorých každý vyžaduje starostlivú prípravu povrchu a presnú techniku.
Bežné typy kovania podľa materiálu
- Lisovacie spojky, bežné na koncových spojoch vlnitých rúrok
- Kompresné armatúry, používané na potrubných a potrubných prechodoch
- Rozširujúce armatúry, bežné tam, kde sa medené rúrky stretávajú s konektormi spotrebičov
- Spájkované alebo spájkované spoje, používané pozdĺž pevných medených rúr
- Prechodové tvarovky, spájanie rúrok alebo rúr s rôznymi typmi materiálov
Výber tvarovky sa musí zhodovať so špecifikáciou potrubia alebo potrubia a so zamýšľaným použitím, pretože tvarovka správne dimenzovaná pre jeden priemer nebude spoľahlivo tesniť na nezhodnej veľkosti potrubia alebo potrubia.
Úvahy o veľkosti a smerovaní pre každý materiál
Výber priemeru závisí od potreby prietoku plynu, zaťaženia spotrebiča a celkovej dĺžky chodu. Vlnité rúrky z nehrdzavejúcej ocele sú bežne dostupné v celom rade nominálnych veľkostí vhodných pre plynové potrubia v domácnostiach a ľahkých komerčných plynových potrubiach, zatiaľ čo dimenzovanie medených potrubí sa riadi podobným prístupom založeným na dopyte s použitím štandardných nominálnych veľkostí potrubia.
Smerovanie je tam, kde sa tieto dva materiály najviac rozchádzajú. Vlnitá časť môže prechádzať cez viacero rámových prvkov s použitím súvislej dĺžky s oveľa menším počtom zastávok, čo zjednodušuje plánovanie flexibilných rúr z nehrdzavejúcej ocele pre projekty HVAC a všeobecné dodávky plynu. Vedenie medených rúrok zvyčajne ťaží z plánovania bodov ohybu vopred, pretože každá zmena smeru sa po inštalácii stáva pevným miestom montáže.
Kde sa každý materiál bežne používa
Oba materiály sa objavujú v obytných a ľahkých komerčných plynových potrubiach, aj keď modely používania majú tendenciu sledovať typ budovy a zložitosť trasy.
- Vlnité potrubie pre vnútorné rozvody plynu v rámovej bytovej výstavbe
- Vlnitá hadica pre CSST pre propánové systémy v doplnkových palivových zostavách
- Medená rúrka pre exponované trasy, kde sa uprednostňuje pevný vzhľad
- Medené potrubie pre kratšie trasy s minimálnymi zmenami smeru
- Vlnitá rúrka pre renovačné projekty, kde je obmedzený prístup k rámovaniu
Projektové tímy, ktoré získavajú zdroje od etablovaného dodávateľa vlnitých plynových hadíc, si často vyberajú hadičky špeciálne na renovačné práce, pretože prevlečenie flexibilných hadíc cez existujúce steny zabraňuje demolácii, ktorú by si tuhá medená rúrka zvyčajne vyžadovala.
O technológii energetických zariadení Zhejiang Zhenlong
Spoločnosť Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. sa zaoberá výskumom, vývojom, výrobou a spracovaním energetických zariadení, pričom pracuje v oblasti kovových hadíc, plynovodov, vodovodných armatúr, sanitárnej keramiky, ventilov, plastových výrobkov a hardvéru. Spoločnosť sa nachádza v Yuyao, Ningbo, Zhejiang, pokrývajúca oblasť 40 akrov s továrenskou budovou 30 000 metrov štvorcových .
Výrobná kapacita zahŕňa 30 výrobných liniek na zváranie a tvárnenie spolu s nepretržitými linkami na tavenie tuhej vodíkovej pece a zariadeniami na testovanie materiálov, ktoré podporujú konzistentný výstup naprieč produktovými radmi vlnitých rúr a armatúr z nehrdzavejúcej ocele. Ako dodávateľ vlnitých nerezových rúrok pre plynové rúry a spoločnosť Gas Pipes Fittings spoločnosť Zhenlong spolupracuje s tímom výskumu a vývoja, dizajnu a výroby, ktorý podporuje OEM vlnité rúry z nehrdzavejúcej ocele a vlastné programy vlnitých rúr z nehrdzavejúcej ocele pre partnerov vo viacerých regiónoch.
Často kladené otázky
Ide o flexibilnú kovovú rúrku s ryhovaným vzorom stien, ktorá sa používa na prepravu plynu cez budovu s menším počtom spojov ako pevná rúrka.
Používa sa pre bytové a ľahké komerčné rozvody plynu, trasovanie dodávky od merača alebo rozdeľovača k jednotlivým spotrebičom.
Áno, vlnité rúrky z nehrdzavejúcej ocele sa široko používajú na distribúciu zemného plynu v obytných a ľahkých komerčných budovách.
Áno, vlnité potrubie sa používa aj v propánových systémoch, pričom sa riadi rovnakým všeobecným prístupom smerovania a montáže ako inštalácie na zemný plyn.
Správne nainštalovaná hadica je navrhnutá na dlhodobú prevádzku, s konštrukciou z nehrdzavejúcej ocele podporuje dlhodobé používanie za normálnych podmienok.
Áno, jadro z nehrdzavejúcej ocele poskytuje silnú odolnosť proti korózii v porovnaní s mnohými tradičnými materiálmi potrubia.
Vlnitá hadica sa vyrába tak, aby zvládla typické rozsahy tlaku plynu v domácnostiach a ľahkých komerčných plynoch v rámci svojej menovitej špecifikácie.
Hadičky sú dostupné v celom rade menovitých priemerov, ktoré zodpovedajú rôznym požiadavkám na prietok a zaťaženiam spotrebiča.
Mechanické lisovacie a kompresné fitingy sú najbežnejšou metódou pripojenia, ktorá utesňuje hadičku bez spájkovania alebo tvrdého spájkovania.
