Vlnitá rúrka z nehrdzavejúcej ocele (CSST) je v súčasnosti jedným z najbežnejších spôsobov dodávania zemného plynu do obytných a komerčných budov. O bezpečnosti CSST však nerozhoduje jediný výsledok testu alebo certifikát. V praxi je bezpečný systém CSST kombináciou štyroch vecí: odolnosť proti korózii a únavová životnosť samotnej nehrdzavejúcej ocele, presnosť procesu zvlnenia, kvalita armatúr a ventilov inštalovaných na každom konci a elektrické spojenie a mechanická ochrana aplikovaná počas inštalácie. Ak je ktorýkoľvek z týchto spojov slabý, celé plynové vedenie sa stáva rizikom, bez ohľadu na to, ako dobre vyzerá potrubie zvonku.
Na čo sa bezpečnosť CSST v skutočnosti vzťahuje
CSST je spojitá, flexibilná rúrka z nehrdzavejúcej ocele s vlnitým profilom steny. V mnohých aplikáciách nahradilo pevné čierne železné potrubie, pretože je rýchlejšie smerované, má menej spojov a dokáže lepšie absorbovať usadzovanie budovy a seizmický pohyb ako pevné potrubie. Menej spojov znamená menej potenciálnych netesností, čo je hlavný bezpečnostný argument pre CSST.
Bezpečnostná konverzácia sa však zriedka zastaví pri samotnej hadici. Kompletná inštalácia CSST zahŕňa konektory, guľové ventily, T-kusy, nástenné boxy, ochranné objímky a spojovací vodič. Priemyselné hodnotenia incidentov opakovane ukazujú, že väčšina únikov plynu sa nachádza na koncových spojoch, nie v dlhodobom horizonte vlnitej rúrky. Preto a bezpečný systém CSST je potrebné vyhodnotiť ako kompletnú zostavu , od plynomera alebo rozdeľovača až po prívod spotrebiča.
Prečo samotná fajka nestačí
Špecifikátori sa niekedy zameriavajú iba na triedu nehrdzavejúcej ocele a hrúbku steny, potom predpokladajú, že celý systém je bezpečný. Rúrka je však len taká spoľahlivá ako jej koncovky. Nevhodná montáž, príliš utiahnutá matica, nechránený ohyb alebo absencia elektrického spojenia môžu poraziť materiálové výhody nehrdzavejúcej ocele 304. Keď plánujete inštaláciu CSST, myslite od spotrebiča dozadu: čo sa bude dotýkať plynu, čo bude držať spoj pohromade a ako bude chránené vedenie pri prechode cez steny alebo skrinky.
Bezpečnosť na úrovni materiálu: Nerezová oceľ, zvlnenie a korózia
Bezpečnosť CSST začína v mlyne. Väčšina kvalitných produktov CSST je vyrobená z austenitickej nehrdzavejúcej ocele 304, triedy s dobre zdokumentovanou odolnosťou voči všeobecnej korózii, dobrou húževnatosťou pri nízkych teplotách a stabilnými mechanickými vlastnosťami v širokom rozsahu prevádzkových teplôt. Pre plynové aplikácie je základná hodnota 304; pre agresívne pobrežné alebo priemyselné prostredie sa niektoré projekty presúvajú na 316 alebo pridávajú vonkajšiu vrstvu odolnú voči korózii.
Vlnitý profil nie je len funkciou flexibility. Opakované prstencové zvlnenie rozdeľuje ohybové napätie na väčšiu plochu, čo zmierňuje vplyv vibrácií plynových spotrebičov a zabraňuje lokalizovanému namáhaniu v jednom bode. Keď sú rozstup a hĺbka zvlnenia vyrábané konzistentne, rúrka má tiež predvídateľné únavové správanie počas mnohých rokov tlakových cyklov. Náš technický prehľad ako vlnitý dizajn znižuje riziko úniku vysvetľuje, prečo na geometrii záleží rovnako ako na metalurgii.
Vyššie uvedená tabuľka odráža bežný vzor zo správ o poruchách v teréne: najväčšiu hrozbu predstavujú riziká s najvyššou energiou, ako je oblúk spôsobený bleskom v nespojenom systéme, zatiaľ čo samotný základný materiál z nehrdzavejúcej ocele je zriedka primárnou príčinou zlyhania. Skutočné úrovne rizika vo veľkej miere závisia od prostredia inštalácie.
Úvahy o korózii v skutočných inštaláciách
Nerezová oceľ 304 môže pri vystavení chloridom pri zvýšených teplotách trpieť jamkovou koróziou alebo koróznym praskaním. Pobrežný slaný vzduch, rozmrazovacie soli vystopované do garáže alebo čistiace chemikálie uložené v blízkosti plynového potrubia môžu vytvoriť mikroprostredie bohaté na chloridy. Pre tieto situácie a plynová hadica z nehrdzavejúcej ocele s vylepšenou ochranou zliatiny je obhajiteľnejšia voľba ako štandardná žltá tuba potiahnutá PVC. Výrobný postup je tiež dôležitý: hladký povrch z čistého procesu tvarovania a žíhania ponecháva menej miest na iniciáciu korózie.

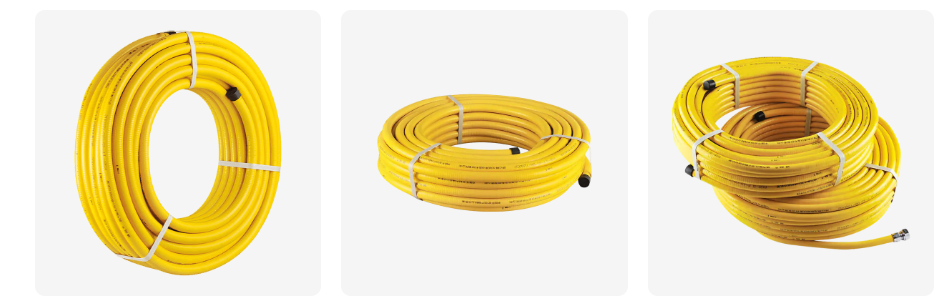

Veľkoobchod Vlnitá plynová hadica z nehrdzavejúcej ocele odolná voči korózii ZLR-05 Dodávka Zhejiang Zhenlong je veľkoobchodný predaj plynových hadíc z nehrdzavejúcej ocele odolných voči korózii ZLR-05 v Číne a spoločnosť OEM / ODM, Sta... Zobraziť produkt → Ak vyberáte primárne potrubie pre celý plynový potrubný systém, hľadajte overené materiálové certifikáty a jednotnú geometriu zvlnenia. A Vlnité plynové potrubie z nehrdzavejúcej ocele 304 s konzistentnou hrúbkou steny poskytuje predvídateľný základ pre hodnotenie tlaku, ohybový výkon a dlhodobú odolnosť.
Veľkoobchodná nerezová vlnitá plynová rúra 304 ZLR-02 Suppliers, Company Zhejiang Zhenlong je veľkoobchodný dodávateľ vlnitého plynového potrubia z nehrdzavejúcej ocele 304 ZLR-02 v Číne a spoločnosť OEM / ODM, nehrdzavejúca oceľ 304... Zobraziť produkt → Nebezpečenstvo inštalácie: lepenie, ohýbanie a mechanická ochrana
Chyby pri inštalácii spôsobujú viac bezpečnostných incidentov CSS ako chýb materiálu. Najlepšie zdokumentovaným problémom je poškodenie bleskom. Ak systém CSST nie je elektricky prepojený, blízky úder blesku môže vyvolať rozdiel v elektrickom potenciáli medzi hadičkou a blízkym uzemneným kovom. Tento potenciálny rozdiel môže vytvoriť oblúk cez tenkú stenu z nehrdzavejúcej ocele, čím sa vytvorí dierka. Národné kódy, vrátane NFPA 54 v Spojených štátoch, teraz vyžadujú lepenie systémov CSST. Tento krok nie je voliteľný, bez ohľadu na to, aké pohodlné bolo vedenie hadičky.
Mechanická ochrana je druhým hlavným faktorom inštalácie. CSST je možné ohýbať ručne, ale len v rámci výrobcom udávaného minimálneho polomeru ohybu. Opakované ohýbanie v rovnakom bode, zlom v blízkosti konektora alebo ostrý kontakt s kovovým kolíkom môžu vytvoriť koncentráciu napätia, ktorá nakoniec praskne. Pre vedenia prechádzajúce cez podlahy, steny alebo skrine sa dôrazne odporúča ochranný kryt. To je presne dôvod, prečo nástenná spínacia skrinka sa stala novým bezpečnostným štandardom pre domáce plynové hadice : fixuje rúrku v definovanej dráhe, chráni ju pred ostrými hranami a poskytuje inštalatérom čistý povrch pre pripojenie ventilu.
Pre podomietkové inštalácie si vyberte správne dimenzovanú ochrannú skriňu do zeme. Dobre navrhnutý nerezová nástenná spínacia skrinka na domácu plynovú hadicu slúži ako mechanická ochrana a štruktúrované rozhranie pre uzatvárací ventil, takže ohybná hadica nikdy nenesie hmotnosť ventilu ani napätie pri pohybe steny.
Veľkoobchodná nástenná spínacia skrinka z nehrdzavejúcej ocele pre domáce plynové hadice Suppliers, Co Zhejiang Zhenlong je veľkoobchodná spínacia skrinka z nehrdzavejúcej ocele v stene pre dodávateľov domácich plynových hadíc a spoločnosť OEM / ODM, spoločnosť Stainless... Zobraziť produkt → Armatúry a ventily: Tam, kde netesnosti skutočne začínajú
Keď inštalatéri a majitelia domov popisujú netesnosť CSST, bod poruchy je takmer vždy na závitovom spojení, kompresnej matici alebo telese ventilu, nie v strede potrubia. Toto jednoduché pozorovanie vysvetľuje, prečo kovania nie sú dodatočným nápadom; sú kritickou bezpečnostnou vrstvou celého systému dodávky plynu.
Guľové ventily s pevnou základňou izolujú spotrebič kvôli údržbe. T-kusy rozvádzajú plyn do viacerých výstupov. Nástenné boxy uvádzajú koncovku do kontrolovanej polohy. Každý komponent musí mať tesniacu geometriu, ktorá sa zhoduje s koncom vlnitej rúrky, a typ závitu musí zodpovedať vášmu miestnemu zákonu o plyne (napríklad NPT v Severnej Amerike alebo BSP na mnohých iných trhoch). Ak sú hadičky, konektor a ventil od rovnakého výrobcu, kompatibilita je zdokumentovaná; miešanie značiek na plynovom potrubí je bežným, ale vyhýbateľným inštalačným rizikom.
Ak si práca vyžaduje zvýšenú odolnosť v kuchyni alebo v priemyselnom prostredí, venujte čas kontrole ako správne vybrať kovovú plynovú hadicu z nehrdzavejúcej ocele pred špecifikáciou zostavy. Kovový obal pridáva odolnosť proti oderu a mechanickú pevnosť, ale mení aj tuhosť v ohybe a dizajn koncovky, takže si vyžaduje vlastné dôkladné vyhodnotenie.
Overovanie bezpečnosti v továrni: kvalita výroby a súlad
Certifikát na webovej stránke nie je to isté ako výrobný systém, ktorý dôsledne vyrába bezpečné rúrky. Keď hodnotíte dodávateľa CSST, opýtajte sa na analýzu materiálu, kontrolu procesu zvárania a záverečnú tlakovú skúšku. Toto sú konkrétne kroky, ktoré oddeľujú vyspelú továreň od jednoduchého dovozcu rúr.
Zhejiang Zhenlong Energy Equipment Technology Co., LTD. je jedným z výrobcov, ktorý ide touto disciplinovanou cestou. Spoločnosť so sídlom v Yuyao, Ningbo, prevádzkuje 40-akrové zariadenie s továrenskou budovou s rozlohou 30 000 metrov štvorcových, 30 zváracími a tvarovacími výrobnými linkami a dvoma nepretržitými výrobnými linkami na výrobu vodíkových pecí s tuhou taveninou. Vstupné a výstupné materiály sú kontrolované spektrometrom s priamym odčítaním na zloženie kovu a hotové zostavy sú overované prístrojmi na meranie tesnosti. Spoločnosť je držiteľom licencie Čínskej ľudovej republiky na výrobu špeciálnych zariadení pre tlakové potrubia, má certifikačné správy CE prostredníctvom národného testovacieho centra a je členom China Urban Gas Association. Nie sú to dekoratívne odznaky; sú dôkazom toho, že kontrolné body vysledovateľnosti materiálu, zvárania a testovania netesností sú skutočne na mieste.
| Skontrolujte položku | Prečo na tom záleží | Tága ísť / nie |
|---|---|---|
| Trieda nehrdzavejúcej ocele a hrúbka steny | Definuje prídavok na koróziu a menovitý tlak | Certifikát materiálu zodpovedá objednanému druhu |
| Rovnomernosť zvlnenia | Nepravidelné vlny spôsobujú koncentráciu stresu | Rovnomerný rozstup a hĺbka po celej dĺžke |
| Nainštalovaný spojovací vodič | Zabraňuje vzniku oblúka spôsobeného bleskom cez stenu | Podľa NFPA 54 / miestneho kódu je nameraný odpor nízky |
| Polomer ohybu rešpektovaný | Ostré ohyby pokrčia zvlnenie a skracujú únavovú životnosť | Žiadne zalomenie, žiadna oválna deformácia pri akomkoľvek ohybe |
| Kompatibilita montáže | Nezhodné závity alebo tesniace plochy spôsobujú netesnosti | Konektor a ventil sú z rovnakej systémovej rodiny |
| Tlaková skúška po inštalácii | Pred servisom potvrdzuje, že celá zostava je plynotesná | Skúšobný tlak vydrží po požadovanú dobu |
Často kladené otázky o bezpečnosti CSST
Je potrebné spájať CSST?
áno. Nespojený systém CSST je náchylnejší na iskrenie spôsobené bleskom. Pred uvedením hadičky do prevádzky postupujte podľa NFPA 54 a vášho miestneho elektrického predpisu.
Môže byť CSST inštalovaný vonku?
Iba ak má výrobok explicitné hodnotenie vonkajšieho prostredia pre vystavenie UV žiareniu a korózii. Štandardný žltý PVC potiahnutý CSST je typicky určený pre vnútorné plynové potrubie.
Aký je minimálny polomer ohybu pre CSST?
Závisí to od priemeru rúry a konštrukcie steny. Vždy dodržiavajte výrobcom stanovené minimum; ohnutie za túto hranicu spôsobí zvlnenie.
Ako overím certifikovaný produkt CSST?
Požiadajte o licenciu na výrobu tlakového potrubia, skúšobnú správu tretej strany a akékoľvek trhové certifikácie, ako napríklad CE. Ak je to možné, skontrolujte číslo správy.
Ako dlho vydrží CSST z nehrdzavejúcej ocele 304?
V suchom vnútornom prostredí so správnym lepením sa bežne očakáva, že 304 CSST vydrží niekoľko desaťročí. Pôsobenie chloridov alebo mechanické poškodenie skráti túto životnosť.
Sú armatúry také dôležité ako samotná trubica?
Štatisticky sa väčšina hlásených netesností vyskytuje na koncovkách a ventiloch. Investujte do prispôsobených armatúr od rovnakého výrobcu a utiahnite ich podľa špecifikácie. $
